Artikelzusammenfassung:Eine genaue Abstandsmessung ist für eine zuverlässige industrielle Automatisierung, eine effiziente Materialhandhabung und eine gleichbleibende Produktionsqualität unerlässlich. DerIFM O1D100Der fotoelektrische Abstandssensor bietet berührungslose optische Messung, konfigurierbare Schaltfunktionen, analoge Ausgangsoptionen und IO-Link-Kommunikation für eine Vielzahl von Fabrikanwendungen.Schwebendes Lichthilft industriellen Einkäufern bei der Beschaffung von Automatisierungskomponenten und der Bewertung der Sensorkompatibilität für ihre Geräte. In diesem Leitfaden werden die wichtigsten Spezifikationen, Betriebsprinzipien, praktischen Anwendungen, Installationsüberlegungen und Auswahlkriterien des IFM O1D100 erläutert.

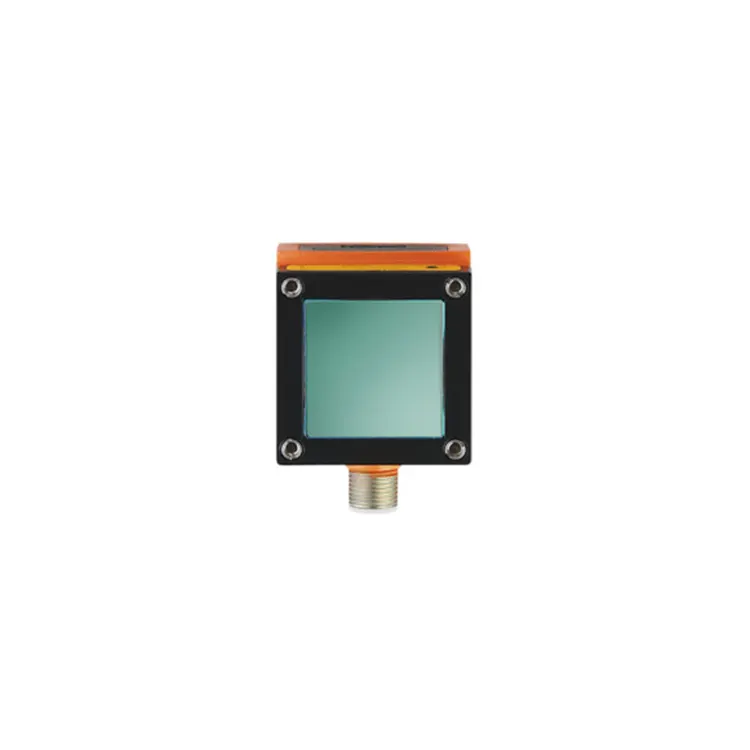

DerIFM O1D100ist ein fotoelektrischer Abstandssensor für industrielle Anwendungen, die eine zuverlässige, berührungslose Objekterkennung und Abstandsmessung erfordern. Er wird von ifm electronic hergestellt, gehört zur Familie der optischen Distanzsensoren O1D und ist für die Messung von Distanzen bis zu 10 Metern unter festgelegten Referenzbedingungen ausgelegt.
Im Gegensatz zu mechanischen Messgeräten muss ein fotoelektrischer Abstandssensor das Zielobjekt nicht berühren. Dies macht es nützlich für die Überwachung bewegter Produkte, die Erkennung von Objektpositionen und die Messung von Abständen, bei denen physischer Kontakt die Produktion beeinträchtigen oder empfindliche Materialien beschädigen könnte.
Der O1D100 kombiniert einen konfigurierbaren Erfassungsbereich mit Schaltausgängen und einer Analogausgangsoption. Seine IO-Link-Schnittstelle unterstützt zudem die Parametrierung und die Übertragung von Sensordaten an kompatible Automatisierungssysteme.
Für Hersteller, Systemintegratoren und Wartungsteams besteht der Hauptvorteil in der Möglichkeit, Abstandsinformationen in bestehende Steuerungsprozesse zu integrieren, ohne einen mechanischen Messmechanismus am Erfassungspunkt einzuführen.
Käufer können die IFM O1D100-Produktseite von Floating Light für Produktinformationen und Beschaffungsanfragen besuchen.
Bei der Bewertung eines Industriesensors sollten Ingenieure mehr als seinen maximalen Messabstand berücksichtigen. Ausgangskonfiguration, elektrische Kompatibilität, Umweltschutz, Kommunikationsfähigkeiten und Eigenschaften der Zieloberfläche wirken sich alle auf die Leistung in der Praxis aus.
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Photoelektrischer Abstandssensor |
| Hersteller | ifm electronic |
| Modell | O1D100 |
| Messbereich | 0,2–10 m unter festgelegten Referenzbedingungen |
| Betriebsspannung | 18–30 V Gleichstrom |
| Elektrischer Ausgangsentwurf | DC-PNP |
| Digitale Ausgänge | 2 konfigurierbare Schaltausgänge |
| Analoge Ausgabeoptionen | 4–20 mA oder 0–10 V, konfigurierbar |
| Kommunikationsschnittstelle | IO-Link COM2, 38,4 kBaud, Revision 1.1 |
| Abtastrate | 1–50 Hz |
| Schutzart | IP67 |
| Umgebungstemperatur im Betrieb | -10°C bis +60°C |
| Gehäuseabmessungen | 59 × 42 × 52 mm |
| Laserschutzklasse | Klasse 2 |
| Elektrischer Anschluss | Ein fünfpoliger M12 A-kodierter Stecker |
Hinweis: Die Spezifikationen basieren auf den veröffentlichten Produktinformationen des Herstellers. Der angegebene Messbereich hängt vom Reflexionsgrad des Zielobjekts und den Referenzbedingungen ab. Bestätigen Sie vor der Installation oder Beschaffung das aktuelle Datenblatt, den Schaltplan und die Konfigurationsanforderungen.
Ein wichtiger Auswahlaspekt ist die Messgenauigkeit. Eine maximale Reichweite von 10 Metern bedeutet nicht, dass der Sensor in jeder Entfernung die gleiche Genauigkeit liefert. Die Farbe des Zielobjekts, das Reflexionsvermögen der Oberfläche, das Umgebungslicht und die Betriebsbedingungen können die Messleistung beeinflussen. Ingenieure sollten bei der Definition akzeptabler Toleranzen die offiziellen technischen Spezifikationen von IFM O1D100 konsultieren.
Das IFM O1D100 nutzt die optische Flugzeitmessung. Vereinfacht ausgedrückt sendet der Sensor Licht in Richtung eines Ziels und wertet das zurückgesandte Signal aus, um die Entfernung zu bestimmen. Dadurch kann das Gerät Objekte messen, ohne dass ein direkter Kontakt erforderlich ist.
Sobald ein Abstandswert ermittelt wurde, kann der Sensor seine konfigurierten Ausgangsfunktionen verwenden, um Informationen an eine angeschlossene Steuerung oder ein Automatisierungssystem zu übermitteln.
Beispielsweise kann eine Verpackungslinie anhand von Distanzinformationen erkennen, ob ein Produkt eine bestimmte Position erreicht hat. Ein Controller kann dann einen Förder-, Aktuator- oder Inspektionsvorgang basierend auf dem konfigurierten Erkennungsschwellenwert koordinieren.
IO-Link fügt eine weitere Funktionsebene hinzu. Mit einem kompatiblen Master und Controller können Techniker auf unterstützte Prozessdaten zugreifen, Parameter anpassen und Diagnoseinformationen abrufen. Dies kann die Inbetriebnahme vereinfachen und die Notwendigkeit wiederholter manueller Anpassungen am Sensor reduzieren.
Der IFM O1D100 eignet sich für viele Aufgaben der Fabrikautomation, bei denen die berührungslose Abstandsmessung nützliche Informationen für einen Steuerungsprozess liefert. Seine Eignung sollte immer anhand des erforderlichen Bereichs, der Zieleigenschaften, der Reaktionsanforderungen und der Installationsumgebung überprüft werden.
An Montage- und Fertigungslinien kann der Sensor die Position von Werkstücken, Vorrichtungen oder beweglichen Komponenten überwachen. Mithilfe von Entfernungsschwellenwerten kann ein Steuerungssystem feststellen, ob sich ein Objekt innerhalb einer erwarteten Betriebszone befindet, bevor der nächste Prozess beginnt.
Dieser Ansatz kann wiederholbare Handhabungssequenzen unterstützen und die Abhängigkeit von mechanischen Kontaktschaltern in geeigneten Anwendungen verringern.
Automatisierte Lagersysteme, Förderbänder und Palettenhandhabungsgeräte müssen häufig Objektpositionen erkennen oder den Abstand zwischen einem Ziel und einem festen Referenzpunkt schätzen.
Der O1D100 kann Distanzinformationen für ausgewählte Positionierungs- und Anwesenheitsüberwachungsaufgaben bereitstellen. Allerdings erfordern Anwendungen mit komplexen Palettenladungen, mehreren Zielen oder sicherheitskritischer Kollisionsvermeidung eine separate Bewertung der Abdeckung und der Sicherheitsanforderungen auf Systemebene.
In Verpackungs- und Paketabfertigungsanlagen können Distanzmessungen dabei helfen, festzustellen, ob ein Paket eine definierte Position erreicht hat oder ob ein Ziel in ein konfiguriertes Messfenster fällt.
Wenn Paketabmessungen berechnet werden müssen, sollten Ingenieure die gesamte Sensoranordnung und Steuerlogik bewerten. Eine einzelne Entfernungsmessung liefert nicht automatisch eine vollständige dreidimensionale Vermessung eines Pakets.
Industriemaschinen erfordern möglicherweise eine kontinuierliche oder periodische Überwachung der Komponentenpositionen, Materialfüllstände oder sich ändernder Abstände. Der Analogausgang des O1D100 kann nützlich sein, wenn eine Steuerung ein abstandsbezogenes Signal und nicht nur einen einfachen Ein-/Aus-Zustand benötigt.
Bevor Sie es zur Füllstandsmessung oder zur Überwachung unregelmäßiger Oberflächen verwenden, überprüfen Sie das Zielmaterial, die Sensorgeometrie, die Umgebungsbedingungen und die erforderliche Messtoleranz.
Die richtige Integration beginnt mit der elektrischen Kompatibilität und einem klaren Verständnis darüber, wie die Messung verwendet wird. Selbst ein leistungsfähiger Sensor kann unzuverlässige Systemergebnisse liefern, wenn seine Ausgangseinstellungen oder die Controller-Konfiguration falsch sind.
Überprüfen Sie für die SPS-Integration die elektrischen Eingangsspezifikationen und die Skalierungslogik des ausgewählten Controllers. Gehen Sie nicht davon aus, dass jedes für andere Automatisierungsprodukte aufgeführte Kommunikationsprotokoll direkt vom O1D100 unterstützt wird. Seine dokumentierte Kommunikationsschnittstelle ist IO-Link; Für jede Integration auf Netzwerkebene ist möglicherweise ein kompatibler Master oder Gateway erforderlich.
Der beste Abstandssensor ist derjenige, der die tatsächlichen Betriebsanforderungen der Anwendung erfüllt, nicht unbedingt das Modell mit der größten Nennreichweite. Ein strukturierter Vergleich hilft Käufern, die Auswahl eines Geräts zu vermeiden, das für das Zielmaterial oder die Steuerung ungeeignet ist.
| Auswahlfaktor | Was zu überprüfen ist | Warum es wichtig ist |
|---|---|---|
| Messabstand | Minimaler, normaler und maximaler Arbeitsabstand | Stellt sicher, dass das Ziel innerhalb des nutzbaren Bereichs bleibt. |
| Zieloberfläche | Farbe, Reflexionsvermögen, Textur und Abmessungen | Beeinflusst die Qualität und Zuverlässigkeit des zurückgegebenen optischen Signals. |
| Erforderliche Genauigkeit | Zulässiger Messfehler bei tatsächlicher Entfernung | Verhindert, dass ein Sensor mit großer Reichweite über seine praktische Toleranz hinaus verwendet wird. |
| Ausgabekompatibilität | PNP-Eingänge, analoge Kanäle oder IO-Link-Unterstützung | Stellt sicher, dass der Sensor mit dem Steuerungssystem kommunizieren kann. |
| Betriebsumgebung | Temperatur, Staub, Feuchtigkeit, Vibration und Umgebungslicht | Hilft festzustellen, ob der Sensor am Installationsort zuverlässig arbeiten kann. |
| Reaktionsanforderungen | Abtastrate und Maschinenzykluszeit | Stellt sicher, dass Messaktualisierungen der Prozessgeschwindigkeit angemessen sind. |
| Einbauraum | Gehäuseabmessungen, Einbaulage und Kabelzugang | Unterstützt eine einfache mechanische Integration und Wartung. |
Wenn Sie den O1D100 mit einem anderen Sensor vergleichen, überprüfen Sie die offiziellen Spezifikationen beider Produkte unter vergleichbaren Bedingungen. Unterschiede in den Messprinzipien, Referenzzielen, Ausgabefunktionen und Umgebungsbewertungen können dazu führen, dass die Hauptspezifikationen irreführend sind.
Einkaufsteams sollten außerdem die genaue Modellbezeichnung, den Produktzustand, die Lieferzeit, die Garantiebedingungen und die Verfügbarkeit der technischen Dokumentation überprüfen, bevor sie eine Bestellung aufgeben.
Gute Installationspraktiken tragen dazu bei, konsistente Messungen aufrechtzuerhalten und unnötige Fehlerbehebungen zu minimieren. Obwohl der IFM O1D100 über die Schutzart IP67 verfügt, wirken sich Installationsbedingungen und Zieleigenschaften dennoch auf die praktische Leistung aus.
Erstellen Sie für Anwendungen mit Staub oder Ölnebel einen Wartungsplan basierend auf dem tatsächlichen Verschmutzungsgrad. Eine Schutzart garantiert nicht, dass eine optische Messung durch Ablagerungen auf der Frontscheibe des Sensors unbeeinträchtigt bleibt.
Wenn die Messungen schwanken, überprüfen Sie die Ausrichtung, das Reflexionsvermögen des Ziels, das Umgebungslicht, die elektrischen Anschlüsse und die Konfigurationseinstellungen, bevor Sie das Gerät austauschen. Vergleichen Sie bei Bedarf die Sensorwerte mit einer bekannten Referenzmessung unter kontrollierten Bedingungen.
Der veröffentlichte Messbereich beträgt 0,2–10 Meter unter spezifizierten Referenzbedingungen bei einem weißen Ziel mit 90 % Remission. Die tatsächliche Leistung hängt von den Zieleigenschaften und der Betriebsumgebung ab.
Ja. Der O1D100 unterstützt IO-Link COM2 mit 38,4 kBaud und IO-Link Revision 1.1. Für den Zugriff auf die Kommunikationsfunktionen ist ein kompatibler IO-Link-Master erforderlich.
Ja. Einer seiner Ausgänge kann für ein 4–20 mA-Stromsignal oder ein 0–10 V-Spannungssignal konfiguriert werden. Der Analogbereich sollte so konfiguriert werden, dass er den Messanforderungen und dem Controller-Eingang der Anwendung entspricht.
Die Schutzart IP67 bietet Schutz vor dem Eindringen von Staub und vorübergehendem Untertauchen unter bestimmten Testbedingungen. Eine starke Verschmutzung des optischen Fensters kann jedoch die Messqualität beeinträchtigen. Daher sollten die Umweltverträglichkeit und die Reinigungsanforderungen für jede Installation bewertet werden.
Die angegebene Betriebsspannung beträgt 18–30 V DC. Befolgen Sie immer den offiziellen Verdrahtungsplan und überprüfen Sie die Anforderungen an die Stromversorgung und den Controller-Eingang, bevor Sie den Sensor anschließen.
Stellen Sie sicher, dass die Ausrichtung richtig ist, verwenden Sie beim Testen repräsentative Zielmaterialien, halten Sie das optische Fenster sauber und konfigurieren Sie die Abtastrate und die Ausgangsschwellenwerte entsprechend. Wenn die Messwerte instabil bleiben, überprüfen Sie das Umgebungslicht, das Oberflächenreflexionsvermögen, elektrische Störungen und den Betriebsabstand.
Industrielle Käufer können Floating Light über die IFM O1D100-Produktseite kontaktieren, um ein Angebot anzufordern und den aktuellen Lagerbestand, Liefervereinbarungen, Produktdokumentation und geltende Garantiebedingungen zu bestätigen.
Der IFM O1D100 ist eine praktische Option für industrielle Anwendungen, die berührungslose Abstandsmessung, konfigurierbares Schaltverhalten, analoge Signalausgabe und IO-Link-Kommunikation erfordern. Aufgrund seines Messbereichs von bis zu 10 Metern unter spezifizierten Referenzbedingungen lohnt es sich, ihn für die Positionierung in der Produktionslinie, den Materialtransport, die Verpackung und ausgewählte Aufgaben zur Geräteüberwachung zu evaluieren.
Der Schlüssel zu einer erfolgreichen Implementierung liegt darin, die tatsächliche Messleistung und Schnittstellenfähigkeit des Sensors an das Zielmaterial, den Arbeitsabstand, den Maschinenzyklus und die Umgebungsbedingungen anzupassen. Genauso wichtig wie die Wahl des richtigen Modells ist eine sorgfältige Konfiguration und Inbetriebnahme.
