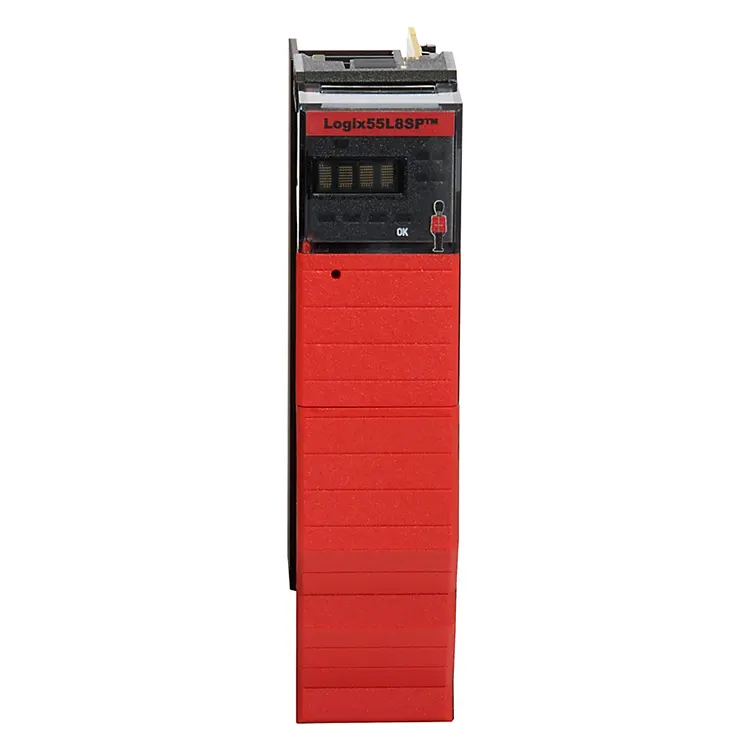

DerAllen-Bradley 1756-L8SPist ein Safety Partner Controller, der für die Sicherheitssteuerungsarchitektur GuardLogix 5580 entwickelt wurde. Installiert in einem ControlLogix-Chassis neben einer kompatiblen GuardLogix 5580-Primärsteuerung, trägt es dazu bei, die für hochintegrierte industrielle Sicherheitsanwendungen erforderliche Verarbeitungsarchitektur bereitzustellen. In diesem Handbuch werden Funktion, Architektur, Spezifikationen, Installationsüberlegungen, Konfigurationsworkflow, Fehlerbehebungspunkte und Kaufüberlegungen für Ingenieure, Wartungsteams, Systemintegratoren und Käufer von Industrieautomatisierung erläutert.
Industrielle Automatisierungssysteme müssen zunehmend zwei Aufgaben gleichzeitig erfüllen: den effizienten Maschinenbetrieb aufrechterhalten und Sicherheitsfunktionen zuverlässig ausführen. In einer GuardLogix 5580-Architektur ist dieAllen-Bradley 1756-L8SPdient als Sicherheitspartner-Steuerung in Verbindung mit einer kompatiblen primären GuardLogix-Steuerung.
In der Dokumentation von Rockwell Automation wird der 1756-L8SP als Teil der GuardLogix 5580-Sicherheitssteuerungsfamilie identifiziert. Das Gerät ist nicht einfach ein herkömmlicher eigenständiger SPS-Prozessor. Stattdessen beteiligt es sich an der Sicherheitsarchitektur des Systems und arbeitet mit einer kompatiblen Primärsteuerung zusammen. :contentReference[oaicite:0]{index=0}
Diese Unterscheidung ist wichtig bei der Auswahl von Ersatzgeräten. Ein häufiger Kauffehler besteht darin, den 1756-L8SP als unabhängigen Allzweck-ControlLogix-Prozessor zu behandeln. Die beabsichtigte Funktion ist speziell mit der GuardLogix-Sicherheitsarchitektur verbunden, sodass die Kompatibilität mit der primären Steuerung, dem Chassis, der Firmware, der Projektkonfiguration und den geltenden Sicherheitsanforderungen gemeinsam berücksichtigt werden muss.
Der Hauptzweck des 1756-L8SP besteht darin, an der redundanten Verarbeitungsarchitektur teilzunehmen, die von GuardLogix 5580-Sicherheitssteuerungen verwendet wird. Rockwell Automation listet den 1756-L8SP unter den GuardLogix 5580-Sicherheitssteuerungen auf und identifiziert das Gerät anhand des Produktcodes 176 in seinen Studio 5000-Steuerungsinformationen. :contentReference[oaicite:1]{index=1}
Für einen Entwickler industrieller Systeme ist der praktische Vorteil architektonischer Natur: Die sicherheitsrelevante Steuerung kann in eine ControlLogix-basierte Automatisierungsumgebung integriert werden, ohne dass für jede Sicherheitsfunktion eine völlig separate Steuerungsplattform erforderlich ist.
Abhängig vom Gesamtsystemdesign kann diese Architektur Anwendungen unterstützen, die Maschinenschutz, Not-Aus-Funktionen, Sicherheitsverriegelung, sichere Bewegung, Prozessschutz und andere sicherheitsrelevante Steuerungsaufgaben umfassen. Die tatsächliche Sicherheitsfähigkeit hängt von der vollständigen zertifizierten Konfiguration ab, einschließlich der Controller-Kombination, Firmware, Sicherheits-E/A, Anwendungsdesign und geltenden Standards.
Eine der wichtigsten Überlegungen ist das Verständnis, dass der 1756-L8SP nicht die primäre GuardLogix-Steuerung ersetzt. Es ist für den Einsatz mit einer kompatiblen GuardLogix 5580-Sicherheitssteuerung ausgelegt.
Zu den kompatiblen Primärcontrollerfamilien gehören Modelle wie 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES und 1756-L85ES. Die aktuelle Dokumentation von Rockwell Automation identifiziert diese Modelle als GuardLogix 5580-Steuerungen und identifiziert die 1756-L8SP separat als Sicherheitssteuerung innerhalb derselben Architektur. :contentReference[oaicite:2]{index=2}
Führt die GuardLogix-Anwendung aus und koordiniert den Systembetrieb.
Stellt die Rolle des Sicherheitspartners innerhalb der Controller-Architektur bereit.
Verbindet Feldsicherheitsgeräte und Maschinensicherheitsfunktionen.
Bei sicherheitskritischen Projekten sollten Ingenieure immer die genaue Controller-Kombination und Firmware-Version anhand der geltenden technischen Dokumentation und Sicherheitszertifizierung von Rockwell Automation überprüfen. In den veröffentlichten technischen Daten von Rockwell heißt es, dass bestimmte funktionale Sicherheitsfunktionen von bestimmten Firmware-Revisionen und Systemkonfigurationen abhängig sind. :contentReference[oaicite:3]{index=3}
Technische Spezifikationen sind wichtig, wenn Sie einen Austausch planen, den Schrankzustand bewerten oder prüfen, ob eine bestehende Installation das Modul aufnehmen kann. Verfügbare technische Referenzen identifizieren den 1756-L8SP als offenen, am Chassis montierten Safety Partner Controller.
| Parameter | 1756-L8SP-Informationen |
|---|---|
| Produktfamilie | ControlLogix / GuardLogix 5580 |
| Produkttyp | Sicherheitspartner-Controller |
| Montage | ControlLogix-Chassis |
| Gehäuse | Offener Stil |
| Aktuelle Auslosung | 5 mA bei 1,2 VDC; ca. 1,2 A bei 5,1 VDC |
| Betriebstemperatur | Bis zu -25 bis 70 °C, abhängig von der angegebenen Konfiguration |
| Lagertemperatur | Ungefähr -40 bis 85 °C |
| Relative Luftfeuchtigkeit | Bis zu 95 %, nicht kondensierend |
| Netzwerkports | Kein eingebetteter Netzwerkanschluss |
In den veröffentlichten Spezifikationen der Händler werden die oben genannten standardmäßigen Leistungs- und Umweltwerte aufgeführt, während die Dokumentation von Rockwell Automation weiterhin als Referenz für die genauen Installations- und Zertifizierungsanforderungen einer Sicherheitsanwendung dienen sollte. :contentReference[oaicite:4]{index=4}
Der 1756-L8SP ist überall dort relevant, wo eine GuardLogix 5580-Sicherheitsarchitektur verwendet wird, um die Sicherheitssteuerung in ein größeres industrielles Automatisierungssystem zu integrieren. Typische Umgebungen können Fertigung, Maschinenbau, Materialtransport, Automobilproduktion, Verpackung und prozessbezogene Installationen sein.
Das Modul selbst bestimmt nicht die Sicherheitsfunktion. Stattdessen ist es Teil eines vollständigen Sicherheitssystems, das Sicherheitseingangsgeräte, Sicherheitsausgangsgeräte, Antriebe, Motoren, Schutzausrüstung, Not-Aus-Geräte und anwendungsspezifische Sicherheitslogik umfassen kann.
Die richtige Installation beginnt mit der Systemkompatibilität und nicht nur mit dem Einsetzen eines Moduls in einen verfügbaren Steckplatz. Vor dem Austausch oder der Inbetriebnahme sollten Techniker das Chassis, die primäre GuardLogix-Steuerung, die Firmware-Version, die Projektkonfiguration und die sicherheitsbezogene Dokumentation überprüfen.
Ein Ersatzmodul sollte niemals nur deshalb ausgewählt werden, weil die Bestellnummer ähnlich aussieht. GuardLogix, ControlLogix und frühere Steuerungsgenerationen können optisch ähnliche Hardware, aber unterschiedliche funktionale Rollen haben.
Wenn ein GuardLogix-System ein Problem meldet, das den Sicherheitspartner betrifft, sollte das Wartungspersonal zunächst feststellen, ob das Problem mit der Hardware, der Konfiguration, der Firmware, der Chassis-Kommunikation oder dem umfassenderen Sicherheitssystem zusammenhängt.
| Beobachteter Zustand | Zu überprüfende Elemente |
|---|---|
| Controller- oder Partnerfehler | Controller-Status, Moduldiagnose, Firmware-Kompatibilität und Projektkonfiguration |
| Unerwarteter Sicherheitsstatus | Sicherheits-E/A, Anwendungslogik, Feldgeräte und Sicherheitsaufgabendiagnose |
| Modul nicht erkannt | Gehäusesitz, Hardwareidentität, Revisionskompatibilität und Konfiguration |
| System fällt nach Austausch aus | Korrekte Bestellnummer, Firmware, Projektrevision, Controller-Kopplung und Sicherheitsvalidierung |
Wartungsteams sollten vor dem Austausch eines Moduls die ursprüngliche Hardwareidentität und die Controller-Revision dokumentieren. Dieser einfache Schritt kann Verzögerungen bei der Inbetriebnahme erheblich reduzieren, insbesondere bei älteren Produktionssystemen, bei denen die ursprüngliche Projektdokumentation möglicherweise unvollständig ist.
Die Beschaffung einer Industriesteuerung unterscheidet sich vom Kauf eines herkömmlichen Unterhaltungselektronikprodukts. Käufer müssen genaue Teilenummern, Hardwarezustand, Revisionsinformationen, Verfügbarkeit, Dokumentation, Garantiebedingungen und Anwendungskompatibilität berücksichtigen.
Für den Allen-Bradley 1756-L8SP sollten Käufer vor der Bestellung mindestens die folgenden Informationen bestätigen:
Floating Light Automation Trade Co., Ltd. kann Käufer industrieller Automatisierung unterstützen, die Hilfe bei der Identifizierung von Automatisierungskomponenten und der Beschaffung von Ersatzgeräten benötigen. Wenn Sie ein Angebot anfordern, kann die Angabe der vollständigen Katalognummer und der verfügbaren Typenschildinformationen dazu beitragen, unnötige Kommunikation zu reduzieren und die Genauigkeit der Teileidentifizierung zu verbessern.
Nein. Der 1756-L8SP ist ein Safety Partner Controller, der innerhalb der GuardLogix 5580-Sicherheitsarchitektur verwendet wird. Er sollte nicht als eigenständiger Allzweck-ControlLogix-Prozessor behandelt werden. Rockwell Automation listet es in der GuardLogix 5580-Sicherheitssteuerungsfamilie auf. :contentReference[oaicite:6]{index=6}
Der 1756-L8SP ist für den Einsatz mit kompatiblen primären GuardLogix 5580-Sicherheitssteuerungen konzipiert, einschließlich Mitgliedern der Familie 1756-L81ES bis 1756-L85ES. Die genaue Kompatibilität sollte anhand der aktuellen Rockwell Automation-Dokumentation und der installierten Firmware-Revision überprüft werden. :contentReference[oaicite:7]{index=7}
Verfügbare Produktspezifikationen weisen darauf hin, dass der 1756-L8SP über keinen integrierten Netzwerkanschluss verfügt. Seine Rolle besteht darin, ein Sicherheitspartner innerhalb des ControlLogix-Chassis zu sein, und nicht die eines eigenständigen vernetzten Controllers. :contentReference[oaicite:8]{index=8}
GuardLogix 5580-Systeme werden mit Studio 5000 Logix Designer konfiguriert und programmiert. Die genaue Softwareversion und die Kompatibilitätsanforderungen sollten anhand der Controller-Firmware und der Projektanforderungen überprüft werden.
Ein Hardwareaustausch sollte nicht als einfaches Plug-and-Play-Verfahren für eine Sicherheitsanwendung betrachtet werden. Der Austausch sollte anhand der vorhandenen Steuerung, Firmware, Projektkonfiguration, Sicherheitsanforderungen und Inbetriebnahmeprozedur überprüft werden.
In der technischen Dokumentation von Rockwell Automation heißt es, dass spezifizierte GuardLogix 5580-Konfigurationen mit 1756-L8SP unter den geltenden Bedingungen Funktionen bis zu SIL 3 und Kategorie 4/Leistungsstufe e unterstützen können. Die Zertifizierung hängt vom gesamten System, der angegebenen Firmware, Architektur und Implementierung ab und nicht nur vom 1756-L8SP. :contentReference[oaicite:9]{index=9}
Der Allen-Bradley 1756-L8SP nimmt eine Sonderstellung in der GuardLogix 5580-Plattform ein. Anstatt als unabhängige SPS zu fungieren, fungiert es als Sicherheitspartner innerhalb einer kompatiblen GuardLogix-Architektur und trägt dazu bei, die für hochintegrierte Sicherheitsanwendungen erforderliche Verarbeitungsstruktur bereitzustellen.
Für Ingenieure sind Systemkompatibilität, Controller-Kopplung, Firmware, Gehäuseanforderungen, Sicherheitsanwendungsdesign und Validierung die wichtigsten Überlegungen. Für Einkaufsteams können die genaue Überprüfung der Teilenummer, des Produktzustands, der Rückverfolgbarkeit, der Garantie und der Lieferanforderungen gleichermaßen wichtig sein.
Ein klares Verständnis des 1756-L8SP kann dazu beitragen, falsche Austauschvorgänge zu reduzieren, die Fehlerbehebungszeit zu verkürzen und die Wartung der industriellen Automatisierung vorhersehbarer zu machen. Unabhängig davon, ob Sie eine neue GuardLogix-Installation planen oder einen Ersatz für eine bestehende Produktionslinie beschaffen, sollte vor dem Kauf und der Inbetriebnahme immer eine genaue Produktidentifizierung erfolgen.
Wenn Sie auf der Suche nach dem Allen-Bradley 1756-L8SP sind oder Hilfe bei der Überprüfung einer industriellen Automatisierungskomponente benötigen,Floating Light Automation Trade Co., Ltd.kann bei der Produktidentifizierung und den Beschaffungsanforderungen behilflich sein. Teilen Sie die vollständige Teilenummer, die erforderliche Menge, den Zustand und die Lieferanforderungen mit, um den Beschaffungsprozess effizienter zu gestalten.
Kontaktieren Sie unsfür Produktverfügbarkeit, Beschaffungsunterstützung und Komponentenlösungen für die industrielle Automatisierung.
