Was ist der IFM LK3122?

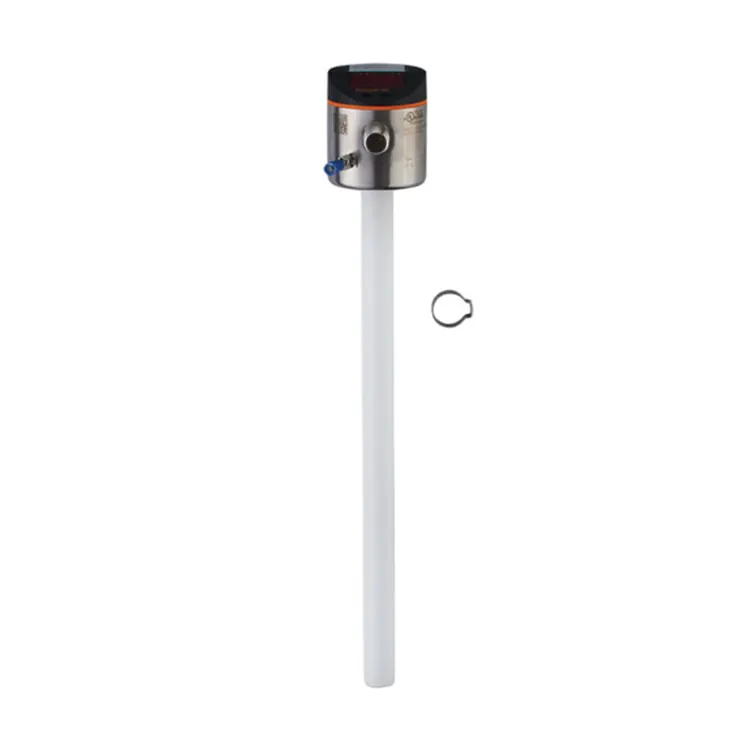

Der IFM LK3122 ist ein elektronischer Füllstandsensor von ifm electronic. Im Gegensatz zu einem herkömmlichen Schwimmerschalter, der in erster Linie eine mechanische Position erkennt, nutzt dieses Modell ein kapazitives Messprinzip, um Änderungen im Füllstand kompatibler Flüssigkeiten entlang seiner Messsonde zu erkennen.
Der Sensor ist für Anwendungen mit Wasser, wasserbasierten Kühlschmierstoffen, Ölen, ölbasierten Medien und Flüssigkeiten mit ähnlichen Eigenschaften vorgesehen. Seine elektronischen Ausgänge ermöglichen die Einbindung des gemessenen Füllstands in industrielle Überwachungs- und Steuerungsprozesse.
Für Wartungsingenieure, Geräteintegratoren und Entwickler von Automatisierungssystemen kommt es nicht nur auf die Modellnummer an. Dabei geht es darum, ob der aktive Bereich, die Flüssigkeitskompatibilität, die Temperaturgrenzen, die Ausgangskonfiguration und die Installationsbedingungen des Sensors mit der tatsächlichen Anwendung übereinstimmen.
Käufer können die Produktinformationen IFM LK3122 von Floating Light einsehen und die aufgeführten Details mit der Dokumentation des Herstellers vergleichen, bevor sie eine Bestellung aufgeben.
Wie funktioniert der Sensor?
Die kapazitive Füllstandmessung beruht auf Änderungen der elektrischen Kapazität, die mit der Anwesenheit eines Mediums um das Sensorelement verbunden sind. Wenn sich der Flüssigkeitsspiegel entlang der Sonde ändert, wertet der Sensor die entsprechende elektrische Reaktion aus und ermittelt den füllstandsbezogenen Messwert.
Der LK3122 bietet konfigurierbare Ausgänge zur Übertragung nützlicher Informationen an einen Controller oder ein Überwachungssystem. Abhängig von der Installation und den Parametereinstellungen können diese Signale die Füllstandüberwachung, die Schwellenwerterkennung und automatisierte Gerätereaktionen unterstützen.
Die Ausgabeoptionen verstehen
- Digitaler Schaltausgang:Unterstützt schwellenwertbasierte Aktionen, z. B. die Signalisierung, wenn der gemessene Füllstand einen konfigurierten Sollwert erreicht.
- Analoger Ausgang:Bietet ein konfigurierbares Strom- oder Spannungssignal für kompatible Steuergeräte.
- IO-Link:Ermöglicht unterstützte digitale Kommunikation, Geräteidentifikation, Parametrierung und Diagnosefunktionen über einen kompatiblen IO-Link-Master.
Mit diesen Funktionen können Systementwickler eine geeignete Integrationsmethode auswählen, ohne davon ausgehen zu müssen, dass jede Installation alle verfügbaren Ausgänge gleichzeitig nutzt.
Wichtige technische Spezifikationen
Die Überprüfung der technischen Daten vor dem Kauf trägt dazu bei, Fehlanpassungen zwischen Sensor und Zielmaschine zu vermeiden. Die folgende Tabelle fasst wichtige veröffentlichte Spezifikationen für den IFM LK3122 zusammen.
| Parameter | Spezifikation | Praktische Bedeutung |
|---|---|---|
| Produkttyp | Elektronischer Füllstandsensor | Entwickelt für die Erkennung des Flüssigkeitsstands |
| Messprinzip | Kapazitiv | Erkennt Füllstandsänderungen durch kapazitive Messung |
| Sondenlänge | 264 mm | Wichtig für Tanktiefe und Montagedesign |
| Aktiver Erfassungsbereich | 195 mm | Definiert den aktiven Messabschnitt |
| Inaktive Zonen | 53 mm oben; 16 mm unten | Muss bei der Positionierung der Sonde berücksichtigt werden |
| Betriebsspannung | 18–30 V Gleichstrom | Erfordert ein kompatibles Gleichstromnetzteil |
| Schaltausgang | PNP/NPN; konfigurierbar normalerweise offen oder normalerweise geschlossen | Unterstützt kompatible digitale Steuereingänge |
| Analoger Stromausgang | 4–20 mA, konfigurierbare Richtung | Geeignet für kompatible analoge Eingangsmodule |
| Analoger Spannungsausgang | 0–10 V, konfigurierbare Richtung | Erfordert einen kompatiblen Spannungseingang |
| IO-Link | Version 1.1 | Unterstützt kompatible digitale Integration |
| Messfehler | ±5 % vom Endwert | Sollte bei der Definition von Kontrolltoleranzen berücksichtigt werden |
| Umgebungstemperatur | 0–60°C | Relevant für die Installationsumgebung des Sensors |
Wichtig:Die zulässige Mediumstemperatur des Sensors ist abhängig von der Flüssigkeit und dem Einbauzubehör. Für Wasser und wasserbasierte Kühlmittel beträgt der veröffentlichte Bereich 0–35 °C, wobei 35–65 °C mit dem angegebenen Klimarohr E43100 möglich sind. Für Öl liegt der veröffentlichte Bereich zwischen 0 und 70 °C. Die vollständigen Betriebsbedingungen und Einschränkungen finden Sie auf der offiziellen IFM-Produktseite und in der technischen Dokumentation.
Hauptmerkmale und Vorteile
Mehrere Eigenschaften machen den LK3122 für industrielle Flüssigkeitsüberwachungsprojekte lohnenswert.
1. Mehrere Ausgabemöglichkeiten
Die Kombination aus Schaltausgang, Analogausgang und IO-Link-Kommunikation bietet Ingenieuren mehrere Integrationsmöglichkeiten. Die geeignete Konfiguration hängt von der Steuerung, den Überwachungsanforderungen und den ausgewählten Parametern ab.
2. Konfigurierbare Schaltfunktionen
Soll- und Rückschaltpunkte können innerhalb des vorgegebenen Einstellbereichs konfiguriert werden. Dies unterstützt Anwendungen, bei denen ein Controller auf einen definierten Flüssigkeitsstand reagieren muss und nicht nur einen Messwert anzeigen muss.
3. Eine definierte aktive Messzone
Der aktive Bereich von 195 mm hilft Ingenieuren bei der Planung der Sondenplatzierung in kompakten Tanks und Gerätebehältern. Die richtige Positionierung ist wichtig, da die inaktiven Abschnitte nicht die gleiche Messfunktion wie die aktive Zone bieten.
4. Industrielle Integration
Dank seiner 18–30 V DC-Versorgung und konfigurierbaren Ausgangsoptionen eignet sich der LK3122 für die Evaluierung in kompatiblen Automatisierungssystemen. Elektrische Eigenschaften, Belastungsgrenzen und Anschlussanforderungen sollten vor der Inbetriebnahme anhand der Steuerungsdokumentation überprüft werden.
Typische industrielle Anwendungen
Der Sensor kann für kompatible Flüssigkeitsüberwachungsaufgaben in Industrieanlagen in Betracht gezogen werden, sofern das Medium und die Betriebsbedingungen innerhalb der veröffentlichten Grenzwerte liegen.
- Kühlmittelbehälter für Werkzeugmaschinen:Überwachen Sie wasserbasierte Kühlschmierstoffe und stellen Sie füllstandsbezogene Signale an Maschinensteuerungen bereit.
- Hydraulische Ausrüstung:Überwachen Sie kompatible Hydrauliköle in Behältern, bei denen die Sondengeometrie und die Öltemperatur den Spezifikationen entsprechen.
- Industrielle Wassersysteme:Erkennen Sie Änderungen des Flüssigkeitsstands in geeigneten Wassertanks und Gerätegehäusen.
- Schmiersysteme:Fördermengenüberwachung für verträgliche Schmierstoffe in Maschinen.
- Automatisierte Ausrüstung:Stellen Sie Schalt- oder Analogsignale zur Integration in eine geeignete SPS-basierte Überwachungsanordnung bereit.
Hierbei handelt es sich eher um mögliche Anwendungskategorien als um Eignungsgarantien. Der LK3122 ist nicht für alle Flüssigkeits- oder Industrieprozesse geeignet. Der Hersteller listet Einschränkungen für stark leitende oder anhaftende Medien, körnige Materialien, Säuren, Laugen, Lebensmittelverarbeitung und Galvanikanwendungen auf. Bestätigen Sie vor der Auswahl die genauen Medium- und Prozessbedingungen.
Überlegungen zur Installation und Konfiguration
Die korrekte Installation hat einen direkten Einfluss auf die Messzuverlässigkeit und die Wirksamkeit der Kontrollstrategie.
- Überprüfen Sie die Tankgeometrie.Stellen Sie sicher, dass die Sondenlänge und die Montageanordnung zur verfügbaren Einbautiefe passen.
- Positionieren Sie die aktive Zone richtig.Berücksichtigen Sie bei der Bestimmung der erforderlichen Messpunkte die obere inaktive Zone von 53 mm und die untere inaktive Zone von 16 mm.
- Bestätigen Sie die Medienkompatibilität.Überprüfen Sie die Eigenschaften, die dielektrischen Eigenschaften und die Temperatur der Flüssigkeit anhand der Herstellerangaben.
- Überprüfen Sie die elektrischen Anschlüsse.Passen Sie Versorgungsspannung, Schaltlogik, Analogsignaltyp und Lastanforderungen an die Steuerung an.
- Messparameter konfigurieren.Stellen Sie die erforderlichen Schalt- und Rückschaltpunkte, das Ausgangsverhalten und weitere Parameter gemäß der Bedienungsanleitung ein.
- Testen Sie unter realen Betriebsbedingungen.Bestätigen Sie die Ausgangsreaktion bei repräsentativen Flüssigkeitsständen, bevor Sie die Maschine in den Routinebetrieb nehmen.
Überprüfen Sie für die digitale Kommunikation bei Bedarf auch den IO-Link-Master, die Gerätekonfiguration und die kompatible Gerätebeschreibungsdatei.
So wählen Sie den richtigen Füllstandsensor aus
Berücksichtigen Sie beim Vergleich des IFM LK3122 mit anderen elektronischen Füllstandsensoren die vollständige Anwendung, anstatt ein Modell nur nach Preis oder Nennlänge der Sonde auszuwählen.
| Auswahlfaktor | Fragen, die Sie stellen sollten |
|---|---|
| Flüssigkeitskompatibilität | Ist das Medium für die Verwendung mit diesem kapazitiven Sensor zugelassen? |
| Messbereich | Deckt der aktive Bereich von 195 mm die erforderliche Pegelvariation ab? |
| Temperatur | Liegen sowohl die Umgebungs- als auch die Flüssigkeitstemperatur innerhalb der zulässigen Grenzen? |
| Steuerschnittstelle | Akzeptiert die SPS das ausgewählte Schalt-, Strom-, Spannungs- oder IO-Link-Signal? |
| Installation | Kann die Sonde unter Berücksichtigung der erforderlichen inaktiven Zonen montiert werden? |
| Beschaffung | Kann der Lieferant das genaue Modell, den Zustand, die Verfügbarkeit und die Dokumentation bestätigen? |
Ingenieure sollten auch beurteilen, ob eine kontinuierliche Füllstandmessung, eine Schwellenwerterkennung oder ein anderes Sensorprinzip am besten geeignet ist. Ein Sensor, der in einem Behälter gut funktioniert, ist möglicherweise nicht für ein anderes Medium oder eine andere Prozesskonfiguration geeignet.
Wartung und Fehlerbehebung
Routineprüfungen können dabei helfen, Installations- oder Konfigurationsprobleme zu erkennen, bevor sie die Produktion beeinträchtigen.
- Überprüfen Sie die Sonde und die Montageanordnung auf Verunreinigungen oder physische Schäden.
- Überprüfen Sie die Versorgungsspannung und die elektrischen Anschlüsse, wenn der Sensor nicht wie erwartet reagiert.
- Überprüfen Sie die Schalt- und Rückschaltpunkte, wenn das Alarmverhalten vom vorgesehenen Steuerablauf abweicht.
- Vergleichen Sie die analogen Messwerte mit den erwarteten Werten und bestätigen Sie, dass der SPS-Eingang für den richtigen Signaltyp konfiguriert ist.
- Überprüfen Sie die IO-Link-Kommunikations- und Geräteparameter, wenn Sie eine digitale Schnittstelle verwenden.
- Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät reinigen, Einstellungen ändern oder es wieder in Betrieb nehmen.
Wartungsintervalle sollten auf der tatsächlichen Betriebsumgebung, den Eigenschaften der überwachten Flüssigkeit und den Empfehlungen des Geräteherstellers basieren.
Häufig gestellte Fragen
1. Um welchen Sensortyp handelt es sich beim IFM LK3122?
Der IFM LK3122 ist ein elektronischer kapazitiver Füllstandsensor zur Erfassung des Füllstands kompatibler Flüssigkeiten. Es bietet einen konfigurierbaren Schaltausgang, einen Analogausgang und IO-Link-Kommunikation.
2. Wie groß ist der aktive Erfassungsbereich des IFM LK3122?
Die Sonde ist 264 mm lang und hat einen aktiven Erfassungsbereich von 195 mm. Die angegebenen inaktiven Zonen betragen oben 53 mm und unten 16 mm. Diese Maße sollten im Installationsplan enthalten sein.
3. Welche Flüssigkeiten kann der IFM LK3122 überwachen?
Zu den vorgesehenen Medien gehören Wasser, wasserbasierte Kühlmittel, Öle, ölbasierte Medien und ähnliche Flüssigkeiten, die die angegebenen Bedingungen erfüllen. Ausgenommen sind stark leitende oder anhaftende Medien sowie bestimmte chemische oder industrielle Anwendungen. Überprüfen Sie immer die Kompatibilitätsinformationen des Herstellers.
4. Kann das IFM LK3122 mit einer SPS verbunden werden?
Ja, es kann über seinen Schaltausgang, seinen analogen Strom- oder Spannungsausgang oder seine IO-Link-Schnittstelle in eine kompatible SPS integriert werden. Die ausgewählte Methode muss mit den elektrischen Eingängen und Kommunikationsfähigkeiten der SPS übereinstimmen.
5. Welche Stromversorgung benötigt das IFM LK3122?
Die angegebene Betriebsspannung beträgt 18–30 V DC. Bestätigen Sie vor der Installation anhand der technischen Dokumentation die Stromversorgung, Verkabelung, Ausgangslast und Anschlussanforderungen.
6. Wie können Käufer vor der Bestellung das richtige Modell überprüfen?
Überprüfen Sie die vollständige Modellbezeichnung, die Herstellerdokumentation, den Produktzustand und alle verfügbaren Informationen zur Rückverfolgbarkeit. Käufer können Floating Light auch ihre Anwendungsanforderungen mitteilen, um das gewünschte Modell und die Kaufdetails zu bestätigen.
Abschluss
Der IFM LK3122 bietet kapazitive Flüssigkeitsstanderkennung, konfigurierbare Ausgangsfunktionen und IO-Link-Konnektivität für geeignete industrielle Überwachungsanwendungen. Sein aktiver Erfassungsbereich von 195 mm und definierte Betriebsgrenzen erfordern eine sorgfältige Anwendungsbeurteilung. Durch die Überprüfung der Medienkompatibilität, der Installationsgeometrie, der Temperatur und der Controller-Anforderungen vor dem Kauf können Ingenieure eine fundiertere Sensorauswahl treffen.
Suchen Sie den IFM LK3122 für Ihr Automatisierungsprojekt? Floating Light kann Ihnen dabei helfen, Modellinformationen zu überprüfen, die Produktverfügbarkeit zu überprüfen und die Kaufanforderungen für Ihre Anwendung zu bewerten. Besuchen Sie unsere IFM LK3122-Produktseite oder entdecken Sie unsere Produkte für die Industrieautomation. Wenn Sie Hilfe bei der Modellüberprüfung, Preisgestaltung oder Bestellmengen benötigen, wenden Sie sich an uns.Kontaktieren Sie unsum Ihre Anforderungen zu besprechen und die passende Lösung zu finden.
