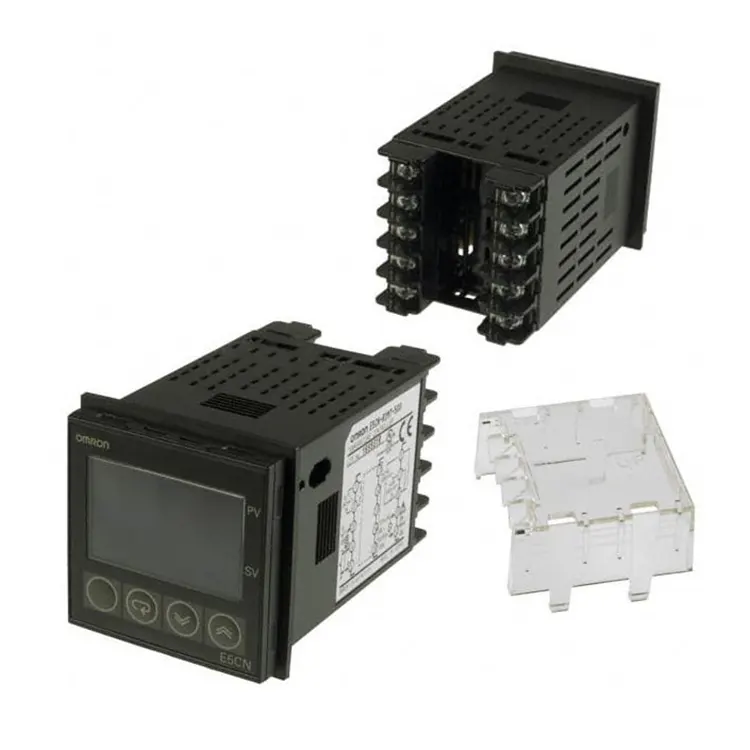

Omron E5CN-Q2MT-500

Als erstklassige industrielle Steuerungskomponente bietet der Omron E5CN-Q2MT-500 eine stabile und genaue Temperaturregelung und eignet sich daher ideal für Verpackungsmaschinen, Kunststoffverarbeitungsgeräte, Ofensysteme und eine Vielzahl anderer industrieller Anwendungen.

Floating Light Automation unterhält umfangreiche Lagerbestände dieses Modells in Lagern im Ausland, mit einer monatlichen Lieferkapazität von über 1.200 Einheiten; Alle Produkte werden direkt über autorisierte Kanäle bezogen, was den Kunden auf der ganzen Welt 100 % authentische Originalwaren garantiert.

Was ist der Omron E5CN-Q2MT-500?

Der Omron E5CN-Q2MT-500 ist ein digitaler Temperaturregler im 1/16 DIN-Format (48 x 48 mm), der mit einem zweizeiligen, hochhellen LED-Display ausgestattet ist, das gleichzeitig den Prozesswert (PV) und den eingestellten Wert (SV) anzeigt, sodass Bediener Temperaturdaten auch in komplexen industriellen Werkstattumgebungen auf einen Blick ablesen können.

Dieses Modell unterstützt einen universellen Stromeingang von 100–240 V Wechselstrom, sodass Benutzer keine zusätzlichen Spannungsumwandlungsmodule konfigurieren müssen, und passt sich sofort an die meisten globalen Industriestromstandards an.

Als Steuerausgang verwendet der E5CN-Q2MT-500 einen Transistorausgang (NPN-Typ), der Halbleiterrelais (SSR) für die Temperaturregelung mit Pulsweitenmodulation (PWM) direkt ansteuern kann, wobei die Temperaturregelungsgenauigkeit ±0,5 % des Skalenendwerts erreicht.

Es unterstützt mehrere Eingangstypen für Thermoelemente und Platinwiderstände, darunter K-, J-, T-, E-, N-, R-, S-, B-Thermoelemente und Pt100-Platinwiderstände, und deckt nahezu alle gängigen industriellen Temperaturmessbereiche von -200℃ bis 1800℃ ab, wodurch die Temperaturregelungsanforderungen verschiedener Verarbeitungstechnologien erfüllt werden können.

Das Produkt verfügt außerdem über einen integrierten 250-V-AC-5-A-Alarmausgang mit Alarmfunktionen für die obere und untere Grenztemperatur, die automatisch den Alarm auslösen und den Ausgang abschalten können, wenn die Temperatur den eingestellten Bereich überschreitet, wodurch Produktionsanlagen und verarbeitete Produkte effektiv geschützt werden.

Im Hinblick auf die Anpassungsfähigkeit an die Umwelt verfügt der E5CN-Q2MT-500 über einen Betriebstemperaturbereich von -10℃ bis 55℃, eine Entstörungsleistung, die den IEC61000-Standards entspricht, und eine staub- und spritzwassergeschützte Frontplatte, die der Schutzart IP50 entspricht, was einen stabilen Langzeitbetrieb in rauen Industrieumgebungen wie hohem Staub und hoher Luftfeuchtigkeit ermöglicht.

Vergleich zwischen gängigen Modellen der E5CN-Serie

Um Kunden bei der Auswahl des am besten geeigneten Temperaturreglers für ihre Anwendung zu unterstützen, haben wir den Parametervergleich zwischen dem E5CN-Q2MT-500 und anderen gängigen Modellen derselben Serie wie folgt geordnet:

Hauptunterschiedsanalyse

Der größte Unterschied zwischen E5CN-Q2MT-500 und E5CN-R2MT-500 ist der Ausgabetyp:

Der Relaisausgang des R2MT-500 hat eine Lebensdauer von etwa 100.000 Schaltvorgängen, was für Szenarien mit niederfrequenter Temperaturanpassung und geringer Schaltfrequenz geeignet ist. Während der Transistorausgang des Q2MT-500 eine nahezu unbegrenzte Schaltlebensdauer aufweist, eignet er sich sehr gut für die hochpräzise PWM-Steuerung passender Halbleiterrelais und ist die erste Wahl für hochpräzise Temperatursteuerungsanforderungen wie Kunststoffverpackungen und Reflow-Löten.

Im Vergleich zur größeren E5AN-Serie verfügt der E5CN-Q2MT-500 über eine kleinere Größe, die sich besser für den integrierten Einbau in kleine Schalttafeln und verteilte Steuerungssysteme eignet.

Wenn Sie keine Temperaturregelung mit Multisegment-Programmierung benötigen, kann der E5CN-Q2MT-500 90 % der herkömmlichen industriellen Temperaturregelungsanforderungen erfüllen, bei höherem Kosten-Leistungs-Verhältnis.

Empfohlene Matching-Lösungen

1. Hochpräzise Anpassung des Temperaturkontrollsystems

Für Szenarien, die eine hochpräzise Temperaturregelung erfordern, wie z. B. Industrieöfen, Kunststoffextrusionslinien und Reflow-Öfen, empfehlen wir die folgende passende Kombination:

· Temperaturregler:Omron E5CN-Q2MT-500

· Aktuator:Omron G3NA-210B Halbleiterrelais

· Temperatursensor:Omron E52-PT100-Platinwiderstand (oder K-Typ-Thermoelement, abgestimmt auf den Temperaturbereich)

· Vorteil:Der gesamte Satz originaler Omron-Komponenten und die abgestimmte PWM-Steuerung mit Transistorausgang ermöglichen eine Temperaturregelgenauigkeit von ±1 °C, einen stabilen Langzeitbetrieb und eine einfache Wartung nach dem Kauf

2. Anpassung gewöhnlicher Heizgeräte

Für niederfrequente Schaltsteuerungsszenarien wie kleine Verpackungsmaschinen und Tanks mit konstanter Temperatur empfehlen wir die Anpassung des Relaisausgangsmodells E5CN-R2MT-500, das das Schütz des Heizrohrs direkt ansteuern kann, ohne ein zusätzliches Halbleiterrelais hinzuzufügen, wodurch die Gesamtkosten des Systems gesenkt werden.

3. Anpassung des verteilten Steuerungssystems

Für automatisierte Produktionslinien, die eine zentrale Überwachung mehrerer Temperaturpunkte erfordern, kann E5CN-Q2MT-500 über das RS485-Kommunikationserweiterungsmodul mit einer SPS der Omron CJ-Serie kombiniert werden, die ein zentrales Lesen und Anpassen von Temperaturdaten auf der SPS-Seite ermöglicht und so die Realisierung einer automatisierten Produktionsprozesssteuerung erleichtert.

Anwendungsszenarien

Omron E5CN-Q2MT-500 wird häufig in verschiedenen Bereichen der industriellen Automatisierung eingesetzt, unter anderem:

· Kunststoffverarbeitende Industrie:Spritzgießmaschinen, Extruder, Temperaturregelung für Kunststoffverpackungsanlagen

· Lebensmittelverarbeitende Industrie:Backöfen, Gärtanks mit konstanter Temperatur, Temperaturregelung für Sterilisationsgeräte

· Elektronikfertigungsindustrie:Reflow-Löten, Wellenlöten, Prüfgeräte für konstante Temperaturen

· Verpackungsindustrie:Heißsiegelgeräte, Schrumpfverpackungsmaschinen, Temperaturregelung

· Laborausstattung:Prüfkammern mit konstanter Temperatur, Umweltprüfgeräte

Lieferkapazität und Bezugsquellengarantie

Als autorisierter Distributor von Omron-Komponenten für die industrielle Automatisierung im asiatisch-pazifischen Raum hat Floating Light Automation eine langfristige, stabile Kooperationsbeziehung mit den offiziellen und groß angelegten autorisierten Vertretern von Omron aufgebaut.

Der E5CN-Q2MT-500 ist eines unserer wichtigsten Lagerprodukte mit folgenden Liefergarantien:

· Aktueller Lagerbestand:860 Einheiten in unserem nordamerikanischen Lager und 1240 Einheiten in unserem europäischen Lager, die in den meisten Regionen innerhalb von 24 Stunden nach Auftragsbestätigung versandt werden können

· Monatlich stabile Lieferkapazität:Bis zu 1500 Einheiten, die den Großbestellungsbedarf von Geräteherstellern und Systemintegratoren für Massenproduktion und Wartung decken können

· Quellkanal:100 % originale Originalprodukte, die direkt von der offiziellen Produktionslinie von Omron geliefert werden. Alle Produkte werden mit dem Original-Qualitätszertifikat von Omron und einem 12-monatigen Garantieservice geliefert

· Alternativversorgungsgarantie:Sollte dieses Modell vorübergehend nicht vorrätig sein, können wir innerhalb von 3 Werktagen die ursprüngliche, aktualisierte Alternative bereitstellen und kostenlosen technischen Anpassungssupport leisten

Für Großbestellungen über 100 Einheiten können wir den Direktversand vom regionalen Vertriebszentrum von Omron mit kürzeren Lieferzeiten und günstigeren Großkaufpreisen anbieten.

Kundendienst

Alle von Floating Light Automation verkauften Omron E5CN-Q2MT-500-Produkte bieten eine 12-monatige Original-Werksgarantie. Sollte innerhalb der Garantiezeit ein Qualitätsproblem auftreten, bieten wir kostenlosen Ersatz oder eine vollständige Rückerstattung an.

Für Großkunden können wir kostenlosen technischen Support anbieten, einschließlich Anleitung zur Parametereinstellung und Beratung zum Installations- und Verkabelungsplan.

FAQ

F: Wie viele Stromversorgungsspannungsversionen sind für das Omron E5CN-Q2MT-500 verfügbar?

A: Für dieses Modell gibt es hauptsächlich zwei Netzteilvarianten:

AC100-240V: Standardversion (Modellsuffix „500“)

AC/DC24V: Niederspannungsversion (Modellzusatz „AC/DC24“)

Bitte wählen Sie beim Kauf die passende Variante anhand der Stromnetzverhältnisse vor Ort aus.

F: Wie stelle ich den Eingangstyp des Temperatursensors ein?

A: Suchen Sie im anfänglichen Einstellungsmenü den Parameter „Eingangstyp“ und konfigurieren Sie ihn entsprechend dem verwendeten Sensor.

Falsche Einstellungen führen zu ungenauen Temperaturmesswerten oder einer „S.Err“-Anzeige.

F: Was soll ich tun, wenn die Temperatur unkontrolliert ansteigt?

A: Mögliche Ursachen:

Die Relaiskontakte, die den Steuerausgang steuern, sind verschweißt → Relais austauschen

SSR-Kurzschlussfehler → Überprüfen Sie das SSR und ersetzen Sie es
